Wenn die Spindel nicht das tut, was sie soll
Ein Werkzeugmaschinenbauer braucht einen Hauptspindelantrieb für eine neue Schleifanwendung. Der Motor muss exakt passen – doch bei Projektstart ist nicht einmal klar, welcher Umrichter zum Einsatz kommt. Wie ATE gemeinsam mit dem Spindelhersteller einen Synchronmotor entwickelte, der unter realen Bedingungen funktioniert.
Branche
Werkzeugmaschinenbau
Anwendung
Hauptspindelantrieb für Werkzeugschleifmaschine
Herausforderung
Systemstabile Integration von Synchronmotor, Umrichter und Spindel bei zunächst unklaren Systemrandbedingungen
Ergebnis
Messtechnisch validierter Hauptspindelantrieb ohne zusätzliche Vorschaltdrossel
Das Problem beginnt mit einer Lücke im Lastenheft
Die Anfrage klang zunächst nach Routine: Ein Hersteller von Werkzeugschleifmaschinen suchte einen elektrischen Hauptspindelantrieb. Leistung, Drehzahl, Einbaumaße – die üblichen Parameter. Der Spindelhersteller, Spezialist für Hochfrequenz- und Hochgeschwindigkeitsspindeln, übernahm die Spindelentwicklung und wandte sich für den Motor an ATE.
Doch wer in der Antriebstechnik arbeitet, weiß: Ein Motor ist nie eine isolierte Komponente. Stator, Rotor, Umrichter und die mechanische Spindelstruktur bilden ein System.
Denn bei Projektstart war ein entscheidender Teil der Gleichung unbekannt. Welcher Umrichter zum Einsatz kommen würde, stand noch nicht fest. Ob eine Vorschaltdrossel nötig sein würde, ließ sich nicht beurteilen.
Einen Motor entwickeln, dessen Umgebung sich noch ändert
Für einen Standardmotor aus dem Katalog wäre diese Situation ein Problem gewesen. Für eine Entwicklung nach Maß ist sie der Normalfall – wenn der Entwickler damit umgehen kann.
ATE legte den bürstenlosen Synchronmotor der Baugröße DC 106/100/4 so aus, dass er nicht auf eine einzige Systemkonfiguration festgelegt war. Stattdessen wurden mehrere Leistungscharakteristiken spezifiziert. Die elektromagnetische Auslegung von Stator, Rotor und Motorwicklung berücksichtigte die Anforderungen eines hochdynamischen Direktantriebs – und ließ gleichzeitig Spielraum für die Variablen, die zu diesem Zeitpunkt noch offen waren.
Der Moment, in dem die Theorie auf die Realität trifft
Der Endkunde forderte einen messtechnischen Leistungsnachweis der Spindel in der finalen Konfiguration. Kein Datenblatt, kein Simulationsergebnis – gemessene Werte unter realen Bedingungen.

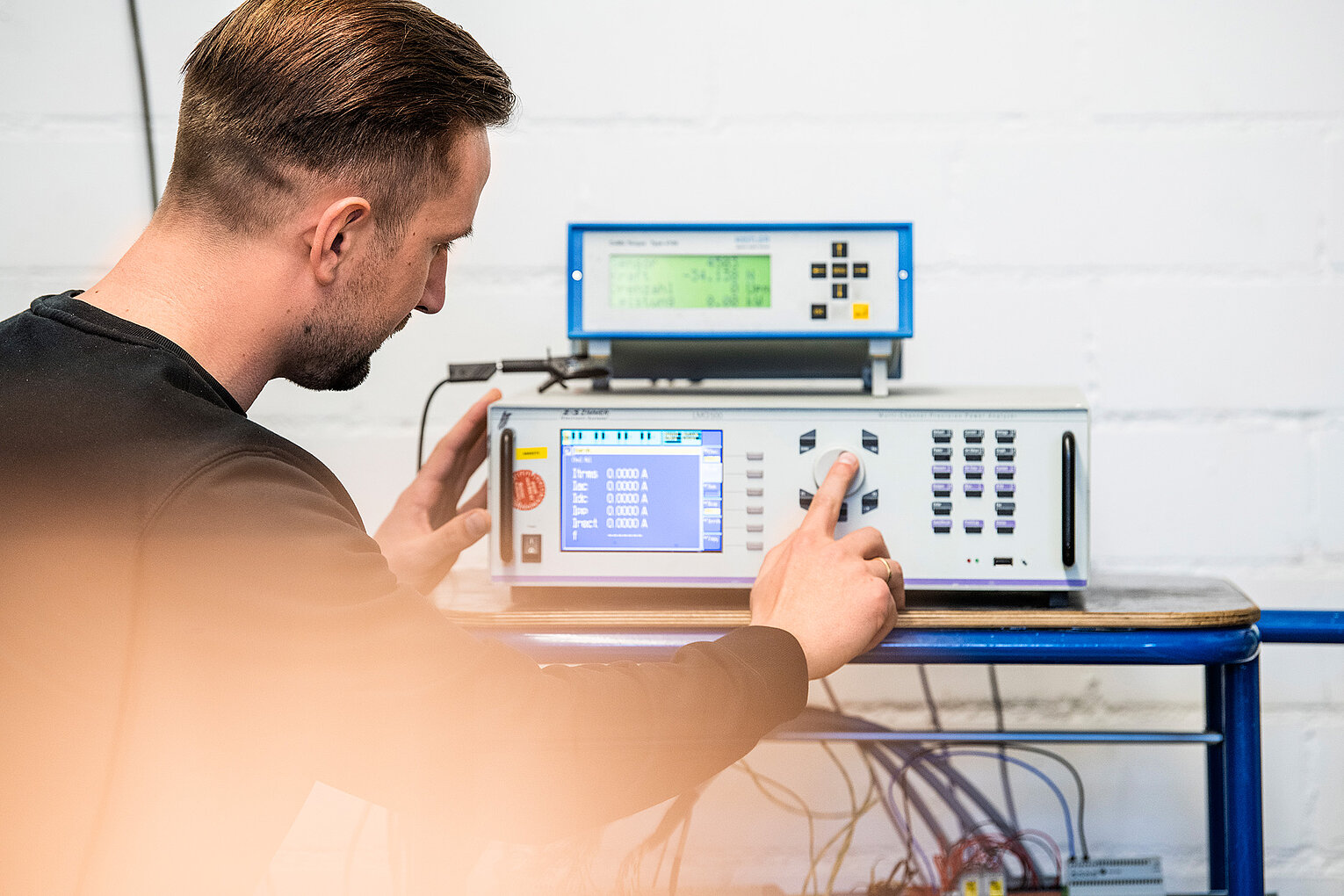

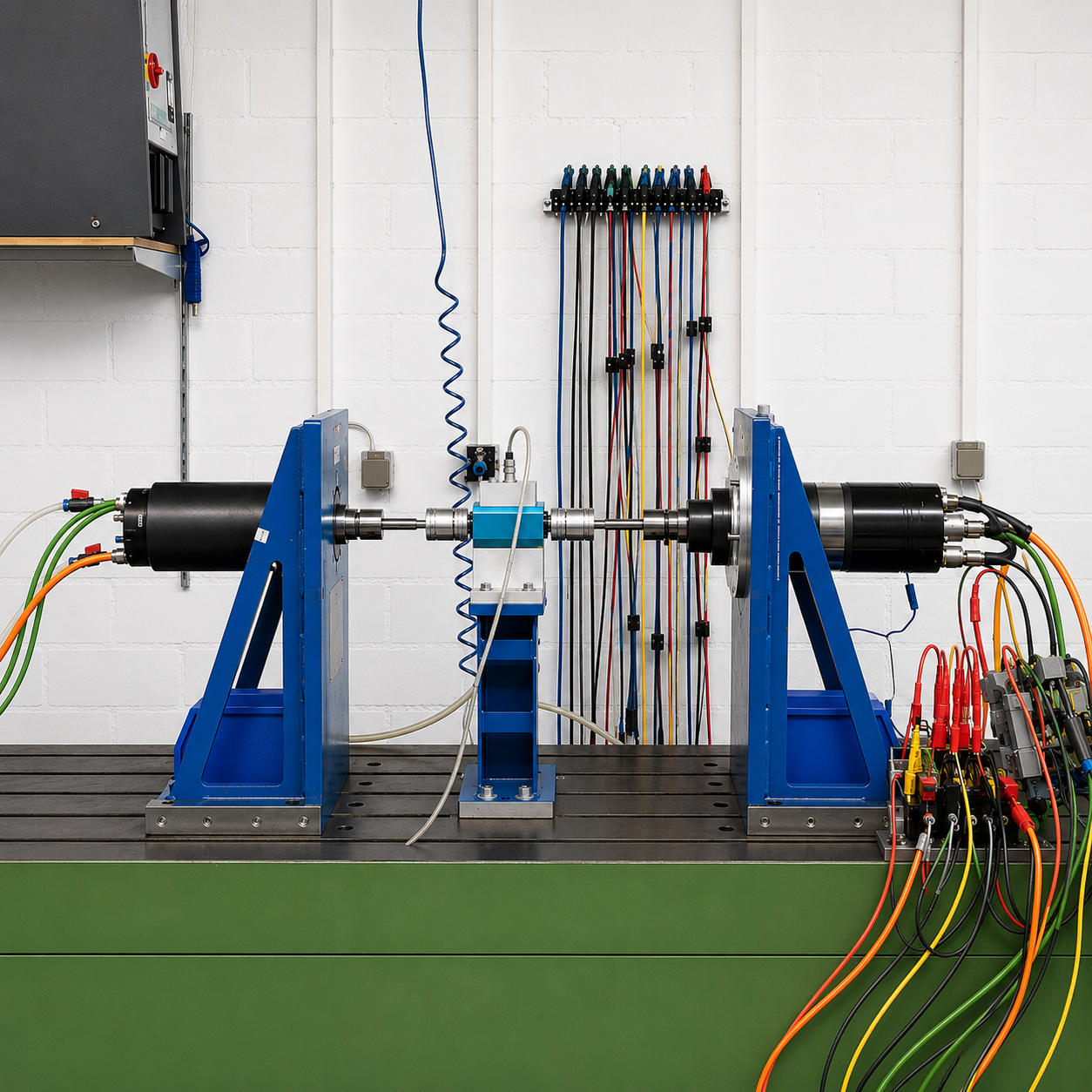

Also organisierten ATE, der Spindelhersteller und der Umrichterlieferant eine gemeinsame Systemerprobung. Sie fand in den Räumlichkeiten von ATE statt, wo die notwendige Testinfrastruktur bereitstand.
Und wie das bei hochdynamischen Spindelantrieben so ist: Es lief nicht sofort rund.
Wechselwirkungen zwischen Motor und Leistungselektronik erzeugten Betriebszustände, die keiner der Partner in seiner Einzelauslegung vorhergesehen hatte. Systemeffekte, die erst im Zusammenspiel sichtbar werden. Wer solche Projekte kennt, weiß: Genau an diesem Punkt trennt sich die Motorenlieferung von der Motorenentwicklung.
Was passiert, wenn der Motorenhersteller mitdenkt
Statt auf eine Reklamation oder eine Spezifikationsänderung zu warten, analysierte ATE die Systemeffekte gemeinsam mit den Projektpartnern. Die Erfahrung aus zahlreichen Spindelanwendungen half dabei, die Wechselwirkungen einzuordnen und gezielte Anpassungen am Gesamtsystem vorzuschlagen.
ATE lieferte in diesem Projekt nicht nur einen Synchronmotor für den Hauptspindelantrieb. ATE lieferte Analyse, Testinfrastruktur und technisches Urteilsvermögen, als die Situation es erforderte.
Ein Spindelsystem, das den Nachweis besteht
Motor, Umrichter und Spindel zuverlässig aufeinander abgestimmt
Leistungsnachweis unter realen Betriebsbedingungen erbracht
Zusätzliche Vorschaltdrossel in der finalen Konfiguration nicht erforderlich
Was dieses Projekt über Antriebsentwicklung zeigt
Hauptspindelantriebe für Werkzeugschleifmaschinen sind keine Massenware. Sie entstehen im Zusammenspiel von Spindelhersteller, Maschinenbauer, Umrichterlieferant und Motorenentwickler.
ATE hat in diesem Projekt gezeigt, was es bedeutet, einen kundenspezifischen Synchronmotor zu entwickeln: nicht nur die elektromagnetische Auslegung, sondern die Verantwortung für das Funktionieren im System.
Für Entwicklungsingenieure und Projektverantwortliche, die vor einer ähnlichen Aufgabe stehen, ist das die relevante Frage: Brauche ich einen Motorenlieferanten – oder einen Engineering-Partner, der das Problem mit mir löst?
